Comparativa schede video fascia media e medio-alta
Pag. 10 - Club 3D CGAX-P1956 X1950Pro (2)

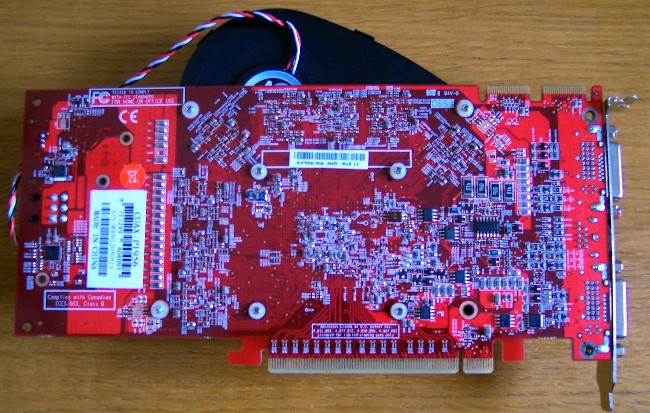

La scheda che ospita la Radeon 1950Pro è molto semplice nella componentistica per via della scelta, da parte di Ati, di adottare un circuito di potenza controllato digitalmente.
Il vantaggio sta nei pochi componenti discreti necessari e nell'enorme spazio che si risparmia sul PCB. Riprendendo il reference design di Ati, anche la scheda di Club3D propone il connettore a 6 pin per l'alimentazione supplementare nella parte mediana del lato di destra invece che nell'angolo. A nostro parere questa soluzione non è delle migliori se si pensa che in quella zona andiamo a svincolare cavi SATA-IDE nei nostri case che si dipartono in direzione assiale dalla scheda madre.

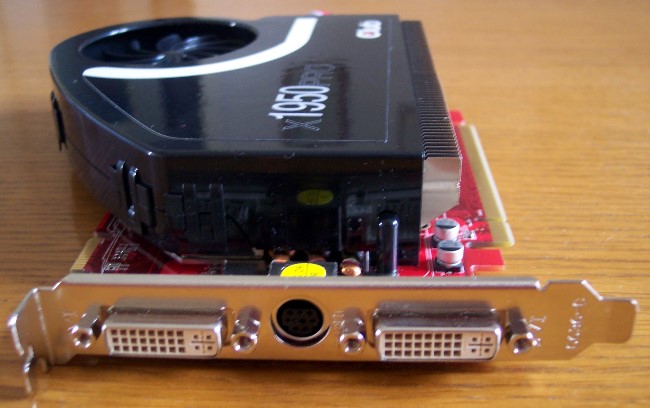

Anche su questa scheda Ati conferma la presenza del chip Rage Theater per le funzionalità VIVO, per cui il connettore video sulla staffa della scheda, presente assieme ai 2 DVI-I, ha 9 pin anzichè 7.

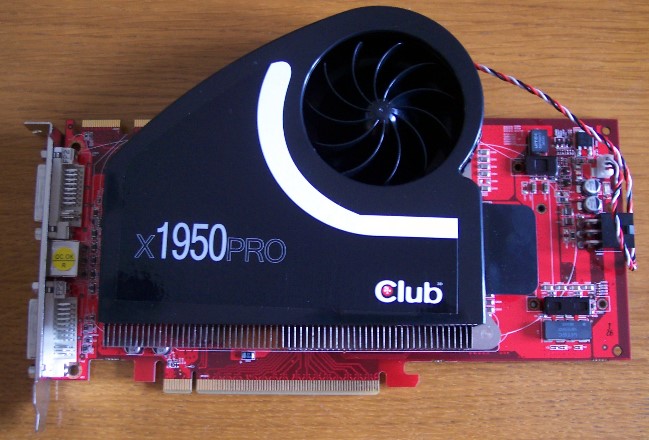

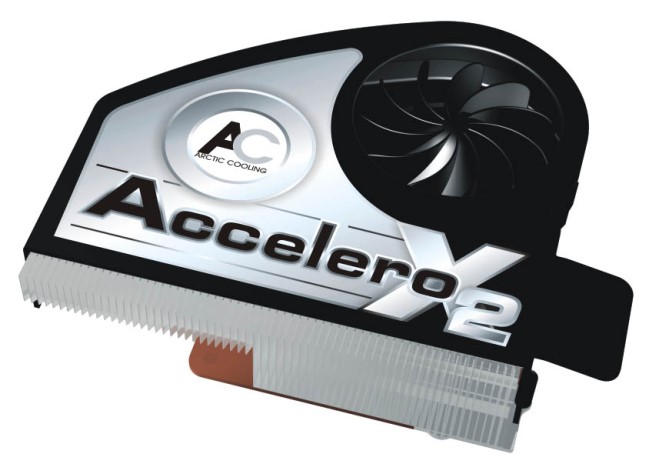

Il dissipatore scelto da Club3D è facente parte della serie Accelero di Arctic Cooling. Questa azienda nasce in Svizzera con l'intento di progettare soluzioni di raffreddamento che poi produce in Oriente. In particolare Accelero è la nuova serie di dissipatori attivi ad elevate prestazioni per le schede nVidia della serie 6800, 7800 e 7900GTX e GTO (Accelero X1) e per quelle Ati della serie X1800, X1900 e X1950 (Accelero X2).

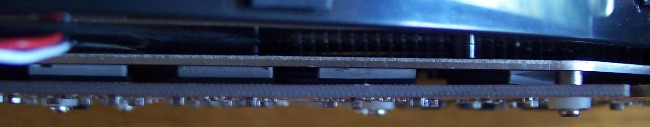

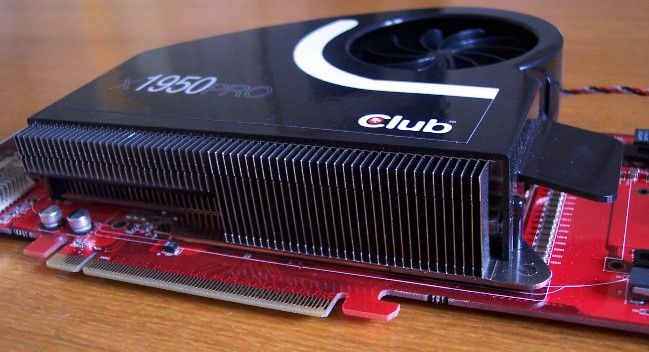

Come si nota dalla foto, si tratta di un dissipatore in alluminio (dal peso di 260g) dalla ricca alettatura che raffredda anche i chip di memoria attorno alla GPU.

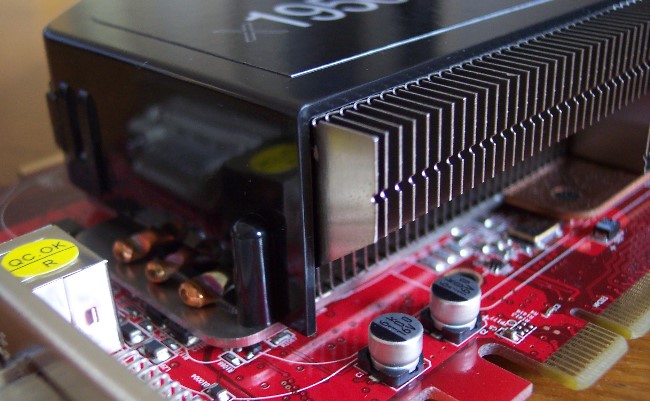

E' costituito da una base in rame che raccoglie il calore di GPU e memorie, e da 3 heat-pipe che, poste all'altezza della GPU, uniformano la diffusione del calore sul dissipatore in allumino sulle cui alette soffia l'aria della ventola.

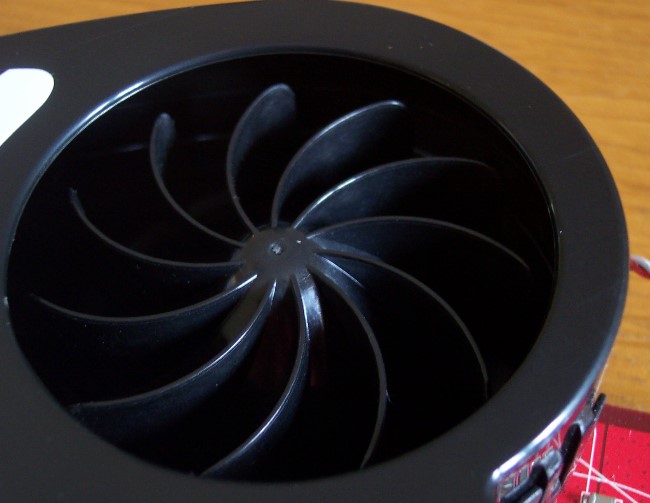

L'elemento rotante ha velocità massima di 2000rpm, ha diametro pari a 6cm, è molto silenziosa (da 5 a 10 volte più silenziosa della ventola montata sulla Radeon X1800) ed è caratterizzata da una portata massima di circa 10CFM. Ulteriori affinamenti per la riduzione del rumore sono la presenza di un particolare sistema di strisciamento su olio del rotore invece del solito cuscinetto a sfere e l'adozione di una soluzione di montaggio anti-vibrazione tramite pad temroconduttivo anche sulla GPU ricoperto dalla pasta MX-1 della stessa casa. L'alimentazione è affidata ad un connettore a tre fili.
Accelero ha una differenza fondamentale con la serie Silencer (quella che vediamo nelle soluzioni del produttore HIS per intenderci o quella reference della X1950XTX): l'approccio di soffio dell'aria. La serie Silencer tende a spingere l'aria verso l'esterno ponendo la ventola (da 72mm) nell'estremità destra del PCB e facendo scorrere l'aria lungo la scheda e verso l'esterno del case. Accelero, invece, soffia aria quasi ortogonalmente alla scheda, per intenderci verso la scheda madre e, in parte, verso il circuito di potenza della stessa scheda video. Il vantaggio sta nella maggiore vicinanza al dissipatore e nella possibilità di riduzione della portata d'aria (e quindi di eventuali disturbi per dinamica dei fluidi).

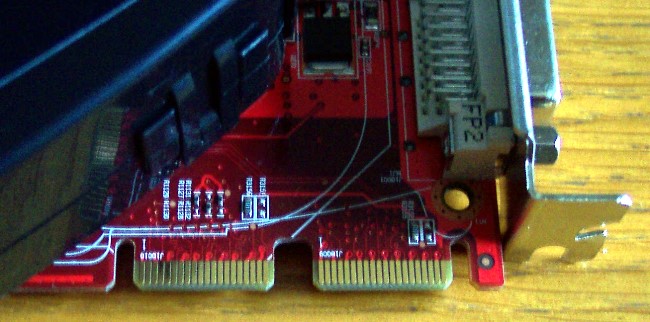

Altra particolarità è la presenza di una fessura sulla parte destra del dissipatore. Questa sorta di "porta" consente alla ventola di spingere aria anche verso il circuito di alimentazione della scheda video tenendolo fresco. Infine il prodotto ha garanzia di 6 anni (quando acquistato come stand-alone) ed è compatibile con CrossFire.
