La scheda è proposta in una confezione dal colore bianco con elencate le caratteristiche fondamentali del prodotto.

In particolare, oltre alla compatibilità con la futura versione di Windows Vista, troviamo un adesivo con l’etichetta “Overclock Edition” che sta ad indicare che la scheda video proposta non risponde alle specifiche dettate da Ati per il chip X1300XT, ma sia la frequenza del core che delle memorie sono proposte al di sopra delle specifiche.

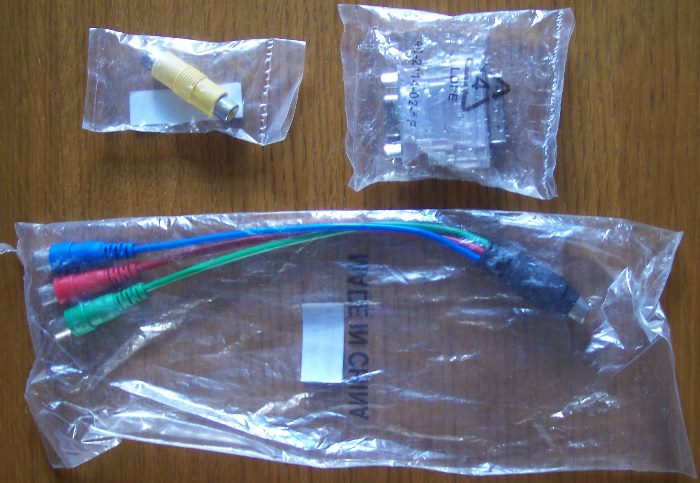

All’interno troviamo un convertitore DVI-I-->VGA, uno S-Video-->RCA e un cavo tripolare per il segnale HDTV differenziato sulle 3 componenti di colore RGB.

Troviamo anche un manuale in inglese che guida all’installazione completa del prodotto e ad un CD con il PowerDVD della CyberLink, non abbiamo trovato il CD dei driver nella versione da noi testata, ma da Sapphire ci assicurano che è presente nella versione per l'utente finale.

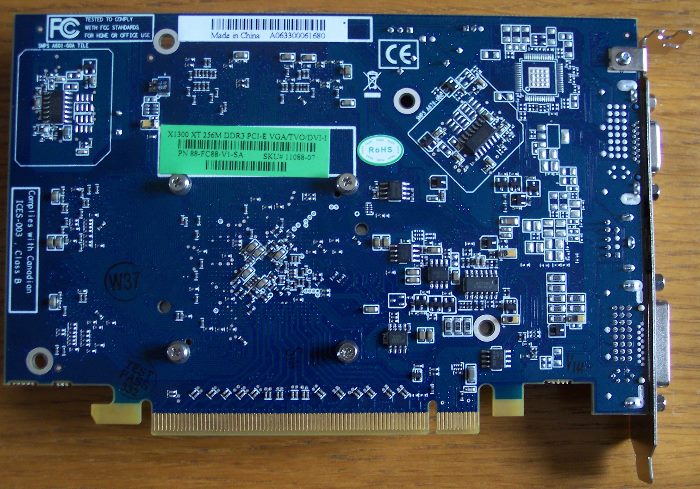

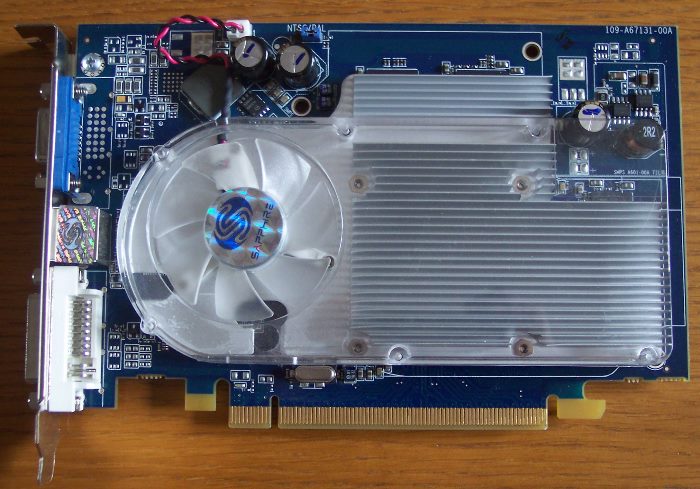

La scheda presenta un PCB dal colore blu elettrico dalla discreta complessità dal punto di vista elettronico anche considerate le esigue richieste energetiche. Sulla parte anteriore fa bella mostra di se il dissipatore in alluminio che quasi ricopre l’intera superficie del PCB e, sulla parte alta, lascia spazio ad un jumper che, a seconda del lato corto-circuitato, converte il segnale TV da PAL a NTSC.

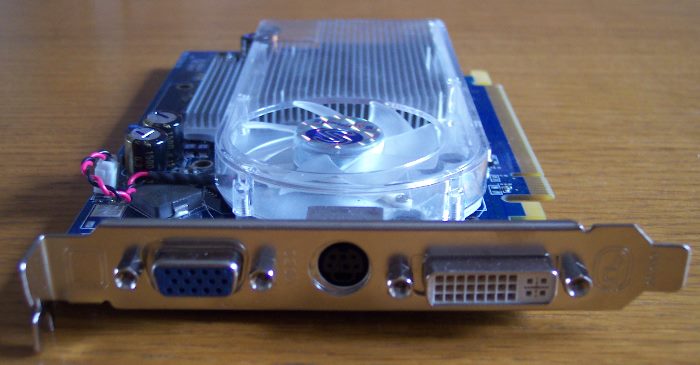

Su staffa le uscite TV S-Video, DVI-I e VGA.

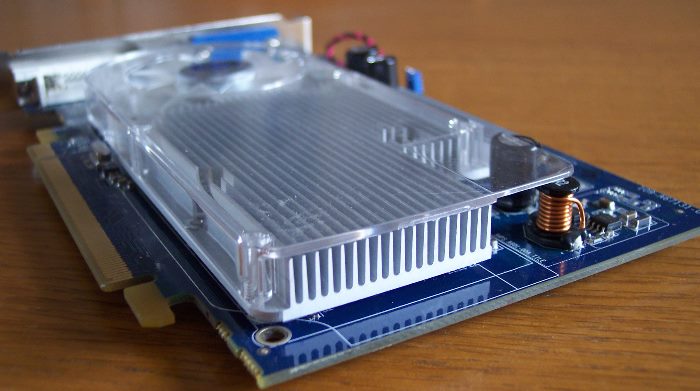

Il dissipatore presenta una discreta alettatura in alluminio e, pur ricoprendo la zona dei chip di memoria, non li raffredda in quanto non vi sono pad termoconduttivi tra gli stessi e il dissipatore. La ventola (da circa 4cm di diametro) è situata nella zona anteriore e, aspirata l’aria fresca in senso assiale, la spinge in senso radiale verso le alette in alluminio scaricandola, una volta riscaldata, nella sua zona posteriore (cioè quella anteriore del case).

Come si può comprendere, questa non è la migliore modalità di raffreddamento in quanto ci si oppone a quello che è il senso naturale di circolazione d’aria in un case: dall’anteriore, in basso, far entrare aria fresca, dal posteriore, in alto e nei pressi dell’alimentatore, far fuoriuscire aria calda. In questo caso ciò non avviene, ma considerate le scarse richieste in termini energetici della scheda è il discreto calore prodotto in fase operativa, non si pregiudica nessuna funzionalità. Il dissipatore, al fine di convogliare meglio l’aria fresca tra le alette, presenta una sorta di copertura in plastica trasparente che fa da collettore dell’aria, in questo modo si migliora lo scambio termico con l’alluminio.
