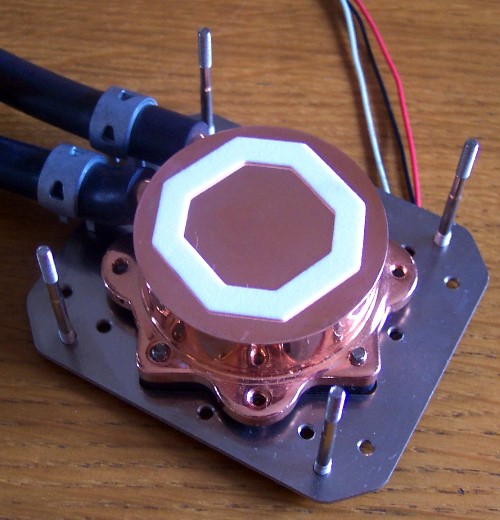

Per prima cosa abbiamo posato il pad protettivo sullla superficie del water-block e poi inserito le 4 lunghe viti negli altrettanti fori in corrispondenza della maschera in acciaio da adoperare nel caso delle schede nVidia GeForce 7xxx.

A questo punto abbiamo coricato il water-block/pompa sul dorso (con le viti rivolte verso di noi) ed inserito la scheda video. Questa è l'operazione più delicata se vogliamo, e deve essere fatta con molta calma andando ad inserire le 4 viti coassialmente ai fori sul PCB della scheda video.

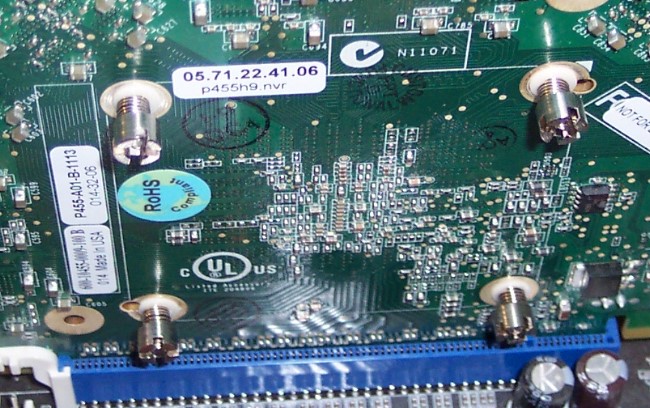

Una volta inseriti, abbiamo dapprima infilato gli spessori isolanti da 0,5mm, poi le molle ed infine le viti portate a blocco. Il sistema appare, al termine dell'operazione, come in figura:

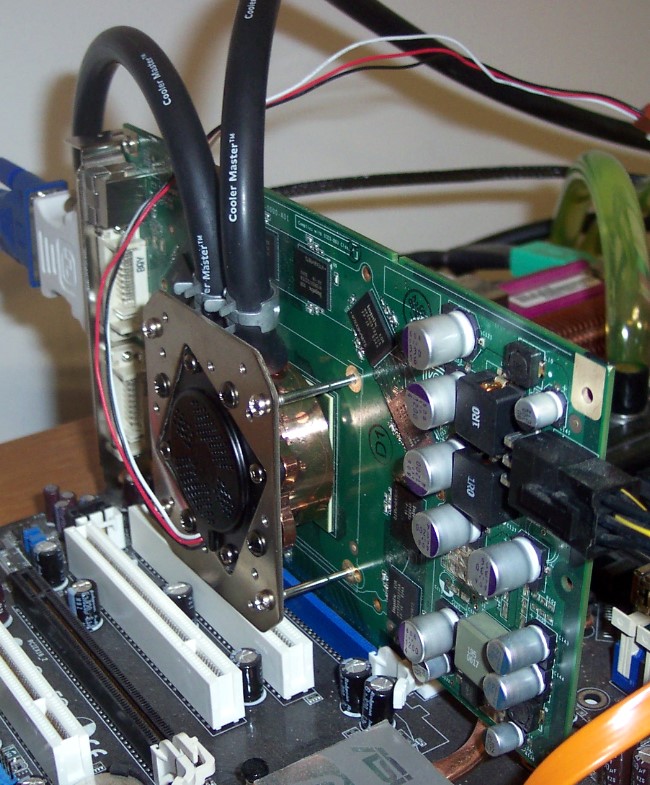

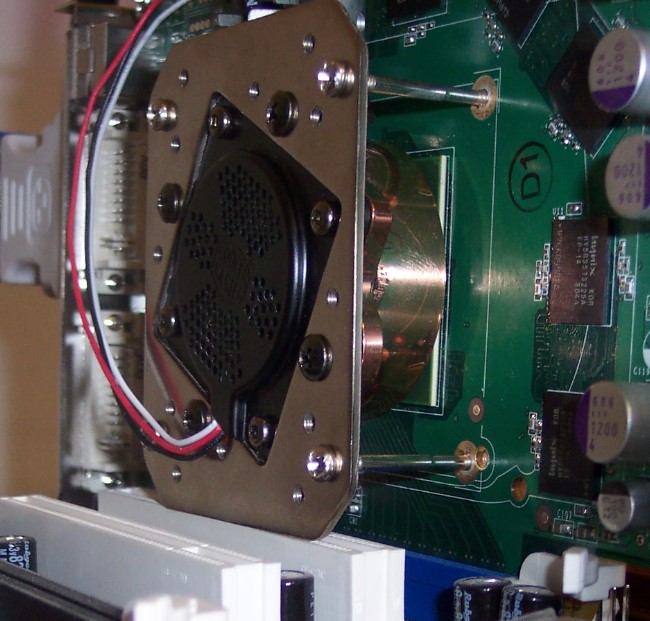

Un elemento interessante e potenzialmente "pericoloso" ai fini degli ingombri su scheda madre del sistema di raffreddamento di CoolerMaster è il fatto che la machera in acciaio che fa da supporto per pompa/water-block apppoggi su uno degli slot PCI della scheda madre. In particolare, e come si nota dalla foto, si tratta del primo slot, quello più a ridosso dello slot PCI-Ex 16X della scheda video.
