Vediamo nel complesso le caratteristiche del prodotto: display LCD per monitoraggio regime di rotazione ventola e temperatura interna, manopola per comando manuale della ventola, 3 tasti per gestione intelligente della ventole e/o allarme temperatura, serratura di blocco rimozione, staffa per la rimozione del rack, ventola da 6cm, struttura interamente in alluminio.

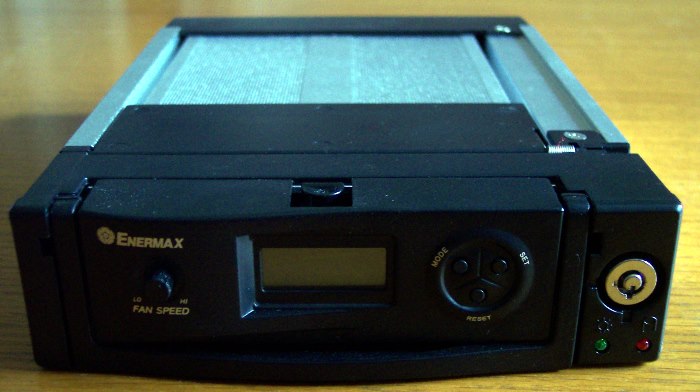

Ed ecco il dettaglio, iniziando con il frontalino. Sulla sinistra una piccola manopola che permette di portare la ventola dal suo regime minimo (circa 1500rpm) a quello massimo (circa 2500rpm), il display LCD con funzioni di monitoraggio in tempo reale (temperatrura interna al rack e velocità della ventola) e il pannellino di comando con 3 tasti, di cui "mode" e "set" (per l'impostazione di 2 temperature di allarme con altrettanti regimi di rotazioni selezionabili tra 40°C-80°C e 1000rpm-5000rpm). L'allarme consiste in una serie di "bip" per circa 30 secondi. Il tasto di "reset" permette al sistema di tornare nelle condizioni di default.

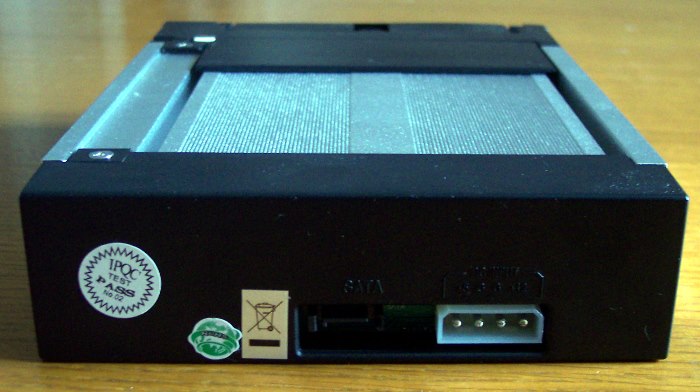

Posteriormente troviamo un connettore SATA e uno Molex per l'alimentazione del frontalino.

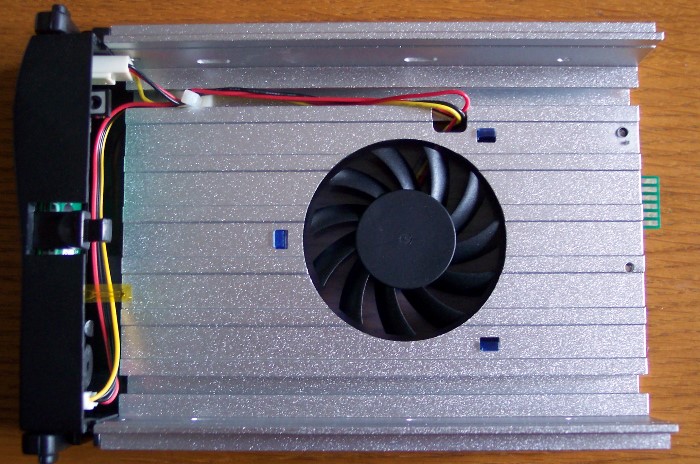

Con una semplice clip, si rimuove la base superiore in alluminio e si intravede la ventola interna che, quindi, assorbe aria calda dal basso dell'HD e lo espelle in basso al dispositivo e da qui verso la zona posteriore del case.

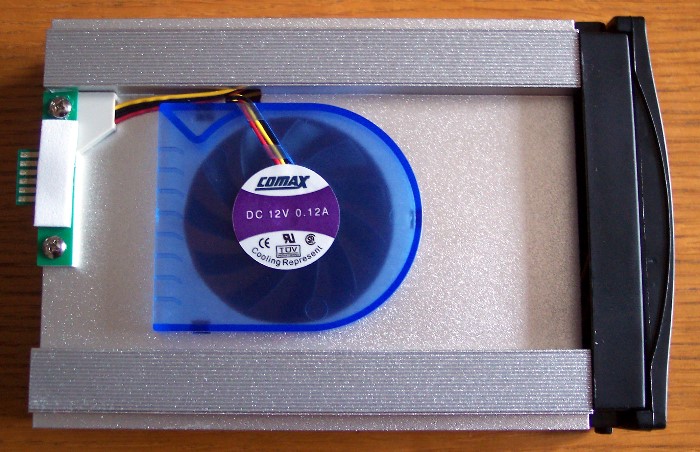

Di seguito il particolare convogliatore dell'aria calda.

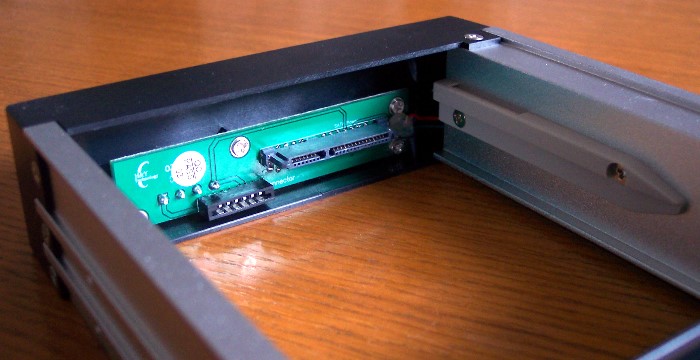

Di seguito il dettaglio delle connessioni interne: in basso a sinistra il connettore adoperato dal rack per convogliare l'alimentazione al display LCD, sulla destra, in standard SATA i connettori per dati (quello piccolo) e alimentazione (quello più grande) per l'HD ospitato.
