La scheda

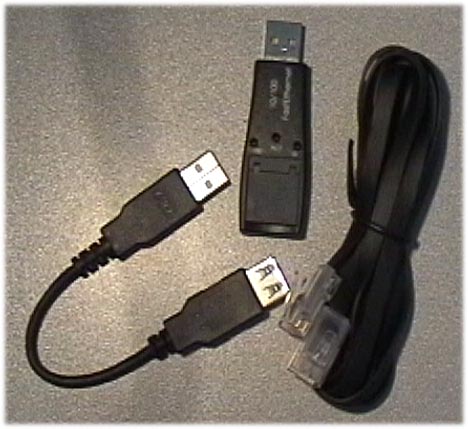

A lato potete vedere un'immagine che raffigura la scheda e la dotazione con cui viene fornita.

La scheda è fornita di un cavo non ritordo, adatto ad essere connesso ad uno switch o ad un HUB, inoltre è dotata anche di un cavo USB di tipo A.

Vediamo ora le caratteristiche tecniche della scheda:

- USB specification 1.0 & 1.1
- IEEE 802.3 for 10Base-T and IEEE 802.3u for 100Base-TX compliant
- Automatically negotiates 10 or 100 Mbps connection rate, depending on the speed of the network
- Provides full-duplex to enhance throughput
- Support USB suspend / Rusume detection logic
- Support Windows Plug & Play, Hot swap
- 3.3V low power consumption
- LEDs diagnostics and monitoring indicators

Consumi:

10Mbps mode: Max 46.5mA @5V

100Mbps mode: Max 113mA @5V

Panoramica della scheda:

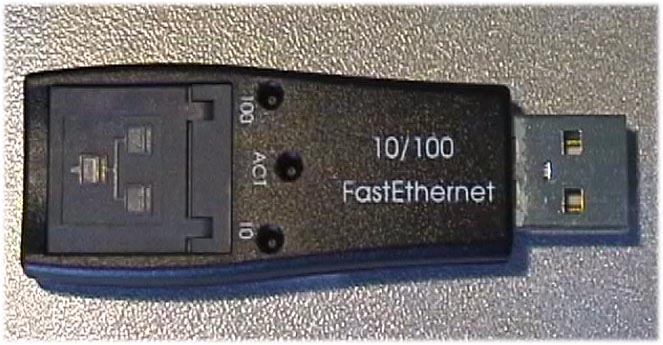

Ecco la scheda

La scheda è abbastanza piccola, misura 6.6 Cm in lunghezza, 2.2 Cm in larghezza e ha poco meno di un Cm di spessore. Da questa immagine possiamo anche osservare i tre LED verdi, che indicano se la scheda stia funzionando a 10 o 100 Mb e attraverso il LED centrale indica l'attività della rete.

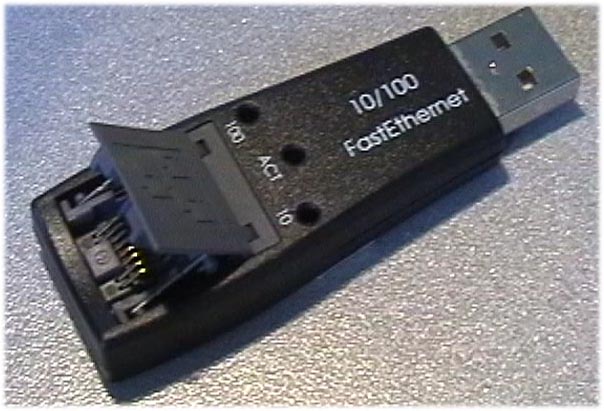

Da queste due immagini possiamo vedere il connettore RJ-45, nacosto da uno sportellino a scomparsa, che dal mio punto di vista è molto esile, forse fintroppo, e quasi certamente questo è uno dei punti più a rischio rottura di tutta la scheda.

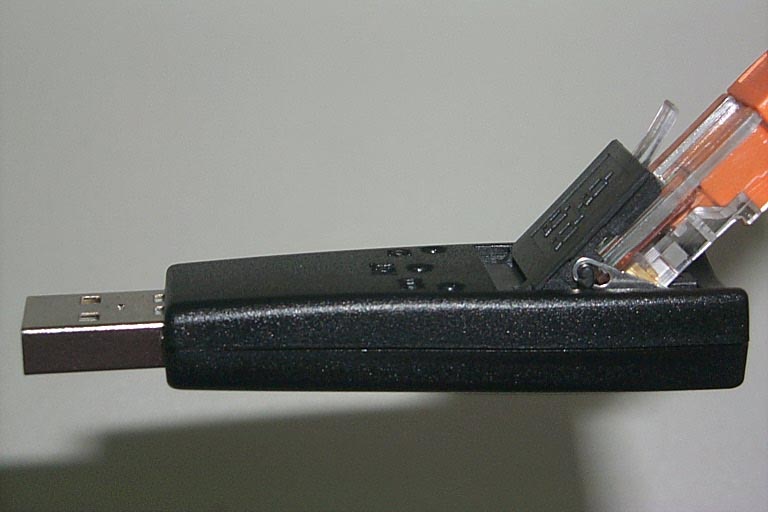

Ed ecco la scheda con il cavo connesso.
